RZスイングアーム 自作 溶接編

ご訪問ありがとうございます!今回も宜しくお願いします!


人気ブログランキングへ

前回買ってきた鋼材を大まかな寸法で切ってみました



なんせ正解が分からないので、取り敢えず作ってみます



家の溶接機じゃ完全にパワー不足ですので

溶接機のある秘密基地に持ち込んで

f:id:amaika:20170209112353j:image



適当にやって時間が来たので中途半端で終了です!

f:id:amaika:20170209112846j:image

ちょっとスイングアームの自作も飽きてしまって大変です!

また持ち込んで溶接って考えると嫌になってきました!



今回こんな感じで終わりです。また次回も宜しくお願いします^_^



新しくまた加わりました

ご訪問ありがとうございます!

今回も宜しくお願い致します!


人気ブログランキングへ

個人的な好みでアメリカン、ビッグスクーター、4MINI系に乗ることはないだろうなーと思っていたのですが

 f:id:amaika:20170213174519j:image

あまりにも安いので買っちゃいました!

これは中華製のコピー品です

f:id:amaika:20170213174458j:image



出品者いわく数ヶ月乗らなかったらエンジン掛からなくなってしまったそうです。





作りはちゃちいし、やっぱり各部の耐久性は無いらしいですが

カスタムベースに遊べそうです!





ぼちぼちやっていくので次回も宜しくお願いします!

買い出しに行きました

いつもありがとうございます!今回も宜しくお願い致します。


人気ブログランキングへ

今回はこれから必要そうなものを物色しに行きました。



まずは

f:id:amaika:20161113195544j:image

アップガレージ!冷やかしに!!



アップガレージて基本的に強気な価格設定ですよね・・|ω・`)



まぁジャンクコーナーと車体コーナーはたまー、、に掘出し物もありますけど。

前にDJ1とG'があったときは買うか悩みましたね!いまでも買わなかったことを後悔してます(>_<)



んで物色してると、なんと4l3の純正メーターが980円!

実働未確認だけど、これは買いやー!!

心の中でガッツポーズしながらレジに行くと、レジに出た金額は9800円?

ん?なんか一桁値段を書き間違えてたみたいです。



普通な金額じゃん。んないらね( ̄∀ ̄)



他には特に欲しい物もなく次の目的地へ

f:id:amaika:20161113195417j:image

いい天気^_^



お次はコーナン

RZの各パーツの処理ですがサンドブラストの料金調べたら全部で2万円ぐらいかなーて感じだったんです。

これから他にお金が掛かるのでここはケチります。



とりあえず今回はサンポールとマジックリンを購入します。

サンダーの歯が入る所は研磨して、入り組んだ所は家に前回使った剥離剤の残りがあるので使います。



あとは塗料ですね。2液性のウレタンスプレー売ってたんですが、

3本ぐらいは使うだろうなー、高い・・

なんで、鉄骨用の錆止めエポキシ系塗料塗って上に黒ラッカーで誤魔化そうかと思います。

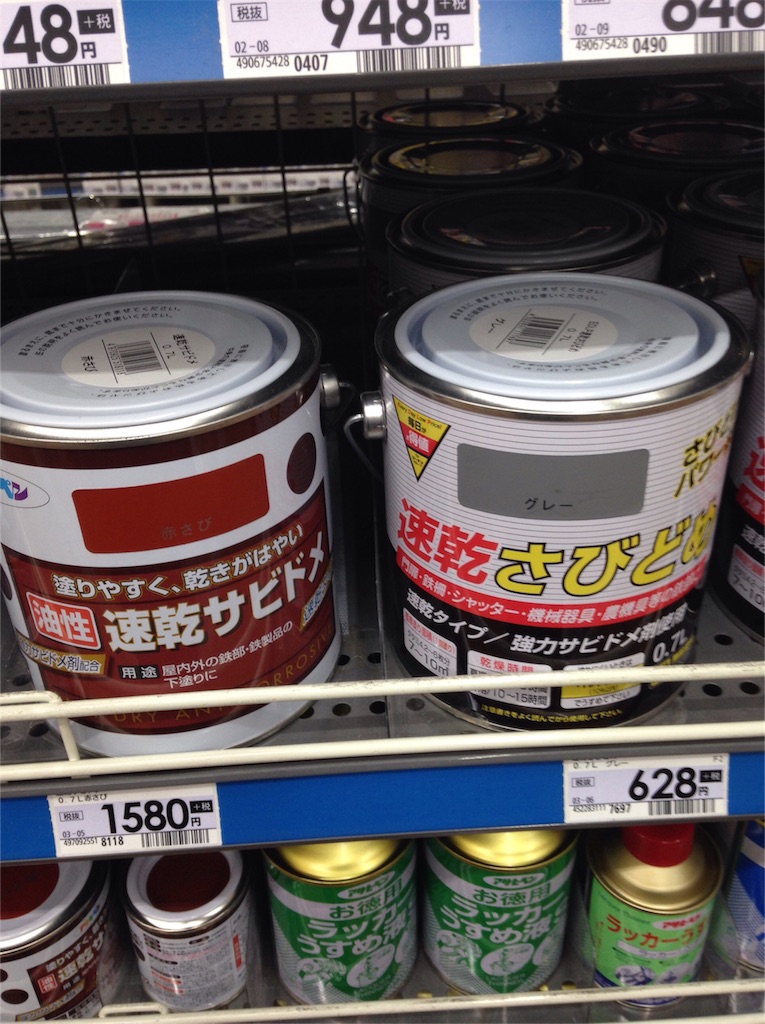

f:id:amaika:20161113201847j:image

 この値段の差・・

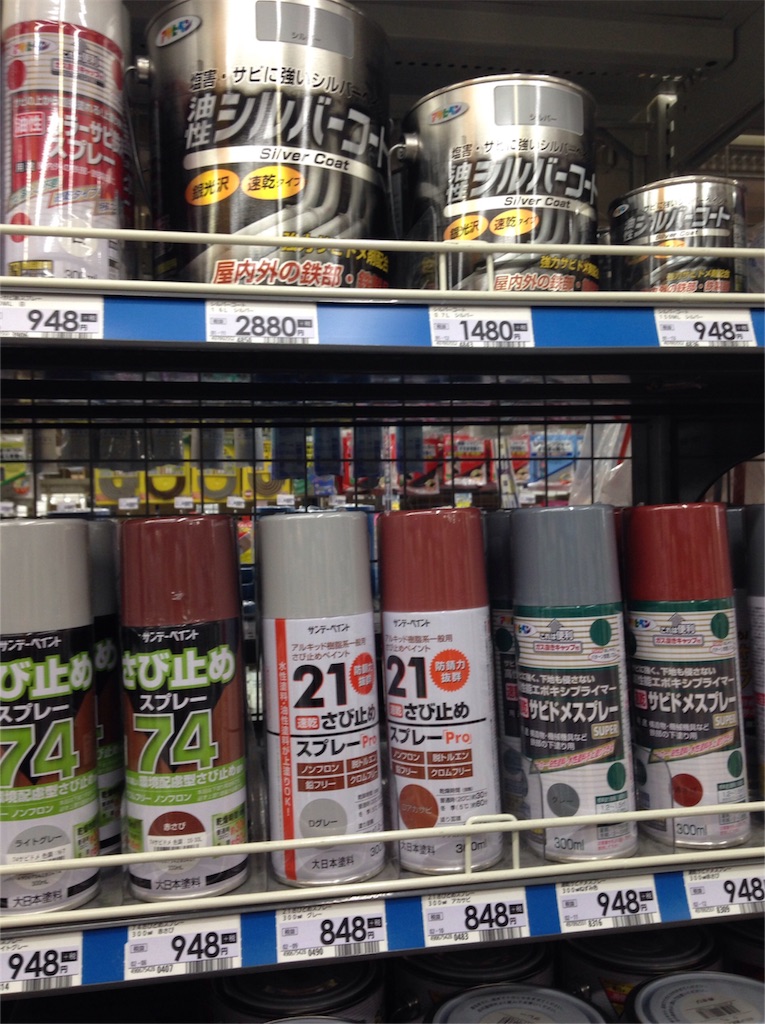

f:id:amaika:20161113201925j:image

塗料も一杯あります。スイングアームの仕上げはまだ悩み中。



あとは ヤフオクで仕入れたスイングアームに足す鋼材を物色。

角パイプが欲しいんですが、

板厚1.6と3ミリしか売ってない。。

3ミリだとかなり重い・・1.6ミリを試しに体重を掛けてみると、微妙にしなる。



普通の軟鋼じゃ柔らかすぎ(*/∀\*)イヤン

今回は実験で厚み1.6ミリで行ってみますか。

死なんかな?鉄なんでいきなり折れることはないと思いますが・・



それではまた次回も宜しくお願い致します!









RZ250 スイングアーム 自作編

あけましておめでとうございます。いつもありがとうございます!本年も宜しくお願い致します!


人気ブログランキングへ

前回ヤフオクにて購入したRZ250RR用?スイングアーム



まずは4l3スイングアームとスケールで色々測り比べました。

4l3スイングアームとの主な違いは

・全長が30mm程長い

・ピボットシャフト幅が左右でワッシャー1枚分ぐらい広い

・横に補強で入ってる部材の位置が違う



加工内容は

・全長はまず中央で左右30mmずつカットし溶接で繋げる。

・ピボットシャフト幅は左右1mmずつ研磨します。

・補強の部材はカットして新しい材料で位置変更し溶接。

・リアショックの取り付けを増設。

・トルクロッド取り付けの金具の増設

 以上。

大掛かりやんか

(*・ε・*) ぶー



しかも重い!測ると純正に比べて1キロぐらい重いです。

剛性バランスは崩れるし、バネ下重量増!完全なる見た目だけのデチューン!



ま、とりあえず作ってみよかな。



まずはカット。サンダーしか無いので頑張ります

板厚2mm弱のクセに時間かかるな・・

ガス切断があれば一瞬なのに!一家に一台は要るね!



サンダー(グラインダー)での切断作業は危険を伴うので保護メガネは絶対装備して下さい!

あとサンダー本体の保護カバーはあった方がいいです。破片が降り注いできますよ。

私は邪魔なんで取っちゃいましたが。





奮闘して

f:id:amaika:20161116154354j:image

切り刻みました。

本当は研磨もしたかったんですが、サンダーの爆音で近所から苦情が来そうだったので今回はここまで!



今回使った工具ですが

f:id:amaika:20161116154140j:image

切断刃と砥石の刃を使いました。

いつも使う切断刃ですが薄刃の物が切り口が細くて切れも良いんですが減るのも早いし、下手くそな私がやるとすぐ破断するので少し太目を使っています。



次回は研磨作業と新しく足す材料を段取りします。

その次でやっと溶接ですね!



それではまた宜しくお願い致します。



ヤフオク落札品

いつもありがとうございます!今回も宜しくお願い致します。


人気ブログランキングへ

RZのレストアついでに色々とカスタムを考えてるのですが、まずはスイングアームです!

やっぱり見た目が大きく変わるので楽しみにしているんですよね(^-^)



4l3用のスイングアームも結構売ってますが出来合い品を買うお金はないです!

ので自作します!

ベースは迷ったんですがアルミ材の入手性やら溶接難易度を含めると最初は試しに鉄で作ってみてからアルミで作るか考えます。

早速ヤフオクで29lのスイングアームを落札しました。誰も競ってこなく無事落札。



物が届いたので開封して寸法測ろうかなと開けると・・

f:id:amaika:20161114231432j:image

汚い



スイングアームの仕上げをどうするかも悩んでるんですよね。

鏡面にするか?それとも無難に黒で締めるか?もしくはベースが赤だし、赤で攻めるか?



早く溶接したいのですが寸法差測って誤差があれば加工修正した上でベースに足す材料は用意しないといけないし、溶接面の塗装やらサビやら落とさないと。

時間が足りないです!色々と考えたら面倒になってきました!

誰か千円ぐらいで全部やっといて欲しい。



 それでは次回も宜しくお願い致します!





サビたパーツの再生

いつもありがとうございます。今回も宜しくお願い致します。



本当バイクッてサビますよね。基本のパーツが鉄にメッキなので仕方ないかな?



初期段階で処理すれば綺麗な状態をキープ出来ますが、

深くまで侵食されると再生不可になってしまいます(゚ーÅ) ホロリ

f:id:amaika:20161119185103j:image

なんとかもう一度輝きを取り戻したい!お金を掛けずに!!



f:id:amaika:20161119190539j:image

まずはバラしていきます!ヘッドライトケースの内側って人気のサビスポットですよね!



f:id:amaika:20161119191554j:image

こんなのも。

まぁ、こやつらをサンポールに漬け込むだけなんですが。



2日ほど漬けておいたのですが、なんだかイマイチ・・





今回もう一つの目的は前から気になってた自家製メッキを試してみたかったんです(^ ^)



メッキの原理も良く分からないのですが、

酸に漬けたメッキ掛けしたい母材とメッキになる材料に電気を流すと母材側に溶着するみたいですね。



f:id:amaika:20161122190435j:image

こんな感じ。酸の液はサンポールをまた使用です

泡が出まくりで見てて楽しい(´ー`)



1時間程で上げてみるとメッキが乗ってる!いいね!

 f:id:amaika:20161122212032j:image

と、思ったのですが(鉛を材料にしたので鈍い色)



結論は・・

塗膜が弱い!

下地を粗めにしておくのか?メッキの材料が良くなかったのか?

それとも時間が早かったのか?違うやり方なら結果も変わるかもしれませんが、

期待以上にダメだったのでもうやりません。



気になる方は詳しいやり方の載ったサイトを参照下さい。





今回はここまで!

錆びは次回に研磨で落とします。メッキは結局剥がして塗装ですね。

残念な結果でした・・



また次回も宜しくお願い致します!







RZ250 フレームの穴あき補修

どうもいつもありがとうございます!今回も宜しくお願い致します!


人気ブログランキングへ



今日は前回発覚したフレームの穴あきを補修したいと思います。

f:id:amaika:20161119150059j:image

穴自体の大きさも5mmぐらいなので溶接じゃなくても板金ハンダとかで良いかと思うんですが、

折角なんで溶接で行きたいと思います!



まずは、

f:id:amaika:20161119150135j:image

グラインダーで塗装を剥がします。



うちにある溶接機は100vの被覆アーク溶接機です。

f:id:amaika:20161119150435j:image

溶接機の中に可動鉄芯が入っており、ハンドルをぐるぐる回して電流を変える事が出来ます。



これはヤフオクで動作未確認のジャンクを買ったのですが、構造がシンプルなので中々壊れる事はないです(^ ^)



f:id:amaika:20161119151130j:image

次はマイナス線をフレームに取り付けます。



これから溶接を始めたいと思っている方へ〜

※注意!この写真には危険が詰まりまくってます!

・写ってないですが横にケミカルやら塗料が大量に置いてあるんです。可燃物の近くで溶接作業は絶対しないで下さい!

・あと写真みたいに延長コードで溶接とかふざけたことも真似しないで下さい!焼損します!

・保護具の着用。手袋、面が必要です

電動工具は安全確認をして正しい使い方をしないと最悪死亡事故になりますので(*/∀\*)イヤン



まぁ、作業自体は大した事無いので特に書くこともないのですが

100vの被覆アーク(手アーク、手棒ともいう)は使いづらいですね!イライラしちゃいます!



f:id:amaika:20161119152656j:image

んで溶接し終わったら研磨して



またサビたら嫌なので仮で塗装しておきます

f:id:amaika:20161119152838j:image



今回はここまで。

溶接機が家にあるとなにかと便利です^_^ただ100vの被覆アークはお勧めしかねます!

ホームセンターで手頃な価格で売ってますけど買うなら200vにするか100vならノンガスの半自動溶接機ですね!

それでは次回も宜しくお願い致します!
